广州监控安装——综合布线详细介绍

       综合布线
GCSGenericCabling System),又称结构化布线系统(SCSStructured Cabling System),或称建筑物布线系统(PDSPremises Distribution System)。

  广州网络布线——综合布线系统是一种开放式的传输平台,包含了各种多媒体通信业务网的最后100米传输线路,起到了智能化建筑中枢神经系统的作用。从广义上来将,不管是OACABAFA还是SA,甚至包括MA,理论上都可以通过一套综合布线系统来实现各种设备间的信号传输。但是,由于各个系统设备之间的阻抗,连接端口类型等各不相同,需要增加各种适配器才能真正实现。所以,这里我们讨论的综合布线系统,只是局限于连接电话和电脑(也包括无线AP等)的目前大家所习惯的传统综合布线系统。

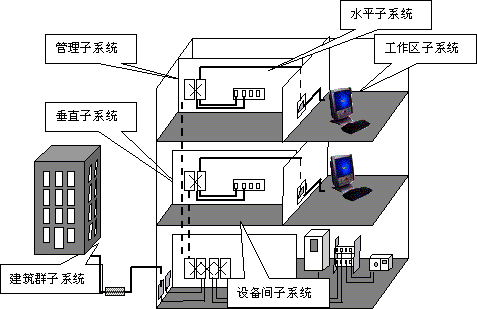

 79671426730248.gif 综合布线系统一般可划分为六个子系统,无论是哪种类型的建筑,综合布线的设计都可以根据这六个子系统来设计。并不是说任何的项目都包含这六个子系统,这要看具体的情况,具体分析,能会缺少一个或几个子系统。如单体建筑就不牵涉建筑群子系统。以下为综合布线的六个子系统:
  工作区子系统(Work Area Subsystem
  水平子系统(Horizontal Subsystem
  管理子系统(Administration Subsystem
  垂直干线子系统(Backbone Subsystem
  设备间子系统(Equipment Room Subsystem
  建筑群子系统(Campus Subsystem


  当开始一个项目的综合布线系统设计时,首先要知道,综合布线系统作为物理层的信号传输平台,其主要功能和目的是要帮助用户来实现其实际的网络应用,为用户的实际业务带来方便,并保障用户的业务高效、稳定和安全地开展,最终达到提升用户生产力和增加经济收益的目的。任何一个项目都必须服从用户的实际需求,根据用户业务模式和网络环境来设计综合布线系统。

  拿到一个项目的建筑平面图后,和用户确认每一个信息点位的分布,标明每个信息点位的类型和位置,是电话点还是数据点,是内网点还是外网点,亦或是业务专网点,是地插还是普通的离地面300mm的墙插,或者是靠近天花板的无线AP墙插,还是办公隔断上的插座,都要一一标明。另外还要标明每一个信息点的接口类型,是光纤还是铜缆。光纤的话是多模还是单模,是STSCLC还是其他连接头,是多少芯的连接。铜缆的话是超五类还是六类,亦或是为了实现水平信息点位的互换全部采用同一种类型信息模块。所有的信息点位明确之后,就可以进行下一步的设计了。当然在实际过程中,由于用户在新项目建设初期,很多信息点位是不确定的,需要我们根据用户大概业务需求和我们的工程经验来进行预估了,这个时候就必须要保有一定的余量,否则由于综合布线是个隐蔽工程,等装修全部完工后再来增加点位已经是不可能的了。具体点位的估算,真的是要看不同的用户,有的是平均10平米一个点位,有的是一平米一个点位甚至更多,完全是凭经验和跟用户商定的标准来规划了。在实在无法确定的情况下,目前按照5平米一个工位两个信息点设计,可算是没有办法的办法了。

  信息点位确认后,可以说你的设计已经完成了三分之一,接下来就是要确认楼层配线间和每个信息点的水平走线路由了。根据终端设备到有源网络设备之间的距离不能超过90米的原则(加上两端的跳线总长度不超过100米),确定楼层配线间的位置,而且最好是每层的楼层配线间在同一个垂直线上,这样方便以后主干电缆的放置。当然确定楼层配线间位置的工作,目前基本上不用我们太关心,因为这个基本上在设计院的大楼结构土建时已经确定和预留了,我们唯一要看的是信息点位到楼层配线间的水平路由长度是否超标。如果超标的话是否可以更改路由,或者在超大水平面积项目中有多个楼层配线间的,我们就要合理安排每个信息点连接的是几号楼层配线间。
如果实在超长的话,就要考虑在中间加设桥接设备或者更改传输介质了(如将铜缆改成光缆)。在水平路由的布置过程中,还要注意水平线缆不要和电力电缆紧挨着平行走线,更不能和电力电缆在同一个桥架内走线。另外还要注意一些消防管道等的避让。最后初步计算出各段路由的桥架大小(多少深度,多少宽度等),并且在设计桥架的时候还要考虑线缆的弯曲半径,避免桥架的直角转弯。至此,水平部分设计基本完成,总的水平线缆长度也可以基本确认。



广州网络布线——工作区子系统

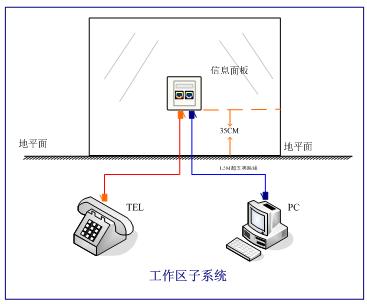

  每个电脑点配备一条2米长(也可根据客户要求而定)的工作站跳线,跳线要求满足100M1000M的数据传输标准,每根线必须经过超五类或六类测试。工作区子系统由终端设备连接到信息插座的跳线和信息插座所组成,通过插座即可以连接计算机或其它终端。水平系统的双绞线一端在这里端接。每个面板有超五类或六类插座,插座装在面板上。安装在每一个工作位置上。插座选用8RJ45型。跳线用于连接插座与PC。跳线的两端带RJ45插头。考虑配备双孔插座。电脑、电话可按用户的需要,随意跳接。

广州网络布线——水平子系统

  水平子系统的作用是将主干子系统的线路延伸到用户工作区子系统。水平子系统的数据、图形等电子信息交换服务将采用四对超五类或六类非屏蔽双绞线布线。超五类非屏蔽双绞线是目前性能价格比最好的高品质传输介质,其性能指标完全符合ANSI/EIA/TIA-568标准,能够保证在100米范围内传输率达到并超过100MBps。根据超五类UTP用于支持100MBps传输的最大距离为100米设计,设计线从配线架至最远端(工作区)的端口小于90米。电话的布线与电脑布线同样考虑,即同一办公位置设一电脑口,一电话口,可使业主方便地管理,灵活选择跳线方式。同时,电话和电脑布线均采用超五类或六类线以保证互换性。水平子系统由8芯非屏蔽双绞线组成。常用的双绞线有3类线、超5类线和六类线。3类线可用于电话和16Mbps的数据传输;超5类线传输数据的速度可到100Mbps;而六类的传输速率则可以达到1000Mbps。线缆从主配线间即机房出发,连向各工作区的信息插座。各区的信息点将按照具体的布点情况引出,原则是使每一个工作站距离有源网络设备的距离小于100m.每条线缆在连接插座的一头端部附近,都有与插座一致的编号,以便于以后维护。

广州网络布线——垂直干线子系统

  垂直干线子系统实现数据终端设备,程控交换机和各管理子系统间连接。

广州网络布线——管理子系统

  配线架管理模块,与水平双绞线连接选用先进通用的19”标准模块化配线架。电脑配线采用单跳方式,跳线在集线器与配线架之间跳接。跳线采用超五类或六类UTPRJ45接头。我们提供独特的带颜色色标号绳的HUB跳线,考虑调节距离后定长制作,每一根跳线均经过测试仪的多指标测试,完全满足标准所规定的跳线各项指标,支持超过100M的数据传输速率。标号绳加在跳线的两端,标号对应,避免了将来管理中查线的不便,非常便于管理。为保证美观和方便管理,采用标准化的配线机柜(一般为标准19”22”,也可定制),配线设备和网络设备均固定在机柜上。配线架的管理以表格对应方式,根据座位、部门单元等信息,记录布线的路线;并加以标识,以方便维护人员识别和管理。






广州网络布线——设备间子系统(主机房)


  设备间子系统是综合布线系统中为各类信息设备(如计算机网络互联设备、程控交换机等设备)提供信息管理,信息传输服务。针对机房建设的计算机网络系统,它包括网络集线器(HUB)设备、网络智能交换集线器(Intelligent Switcher)及设备的连接线。我们采用了标准机柜,可以将这些设备(Switch, Hub)集成到柜中,便于统一管理。它将计算机和网络设备的输出线通过主干线子系统相连接,构成系统计算机网络的重要环节,同时它通过配线架的跳线控制所有总配线架(MDF)的路由。水平子系统的双绞线另一端在这里端接。设备间子系统是综合布线的精髓,语音系统与计算机网络之间的灵活跳接通过配线架之间的跳线来实现。它是设备间子系统的安装场所,可用于安装配线架和安装计算机网络通讯设备,配线架、集线器(HUB)、交换机(SWITCH)和路由器(ROUTER)等网络设备可安装在标准机柜内。
